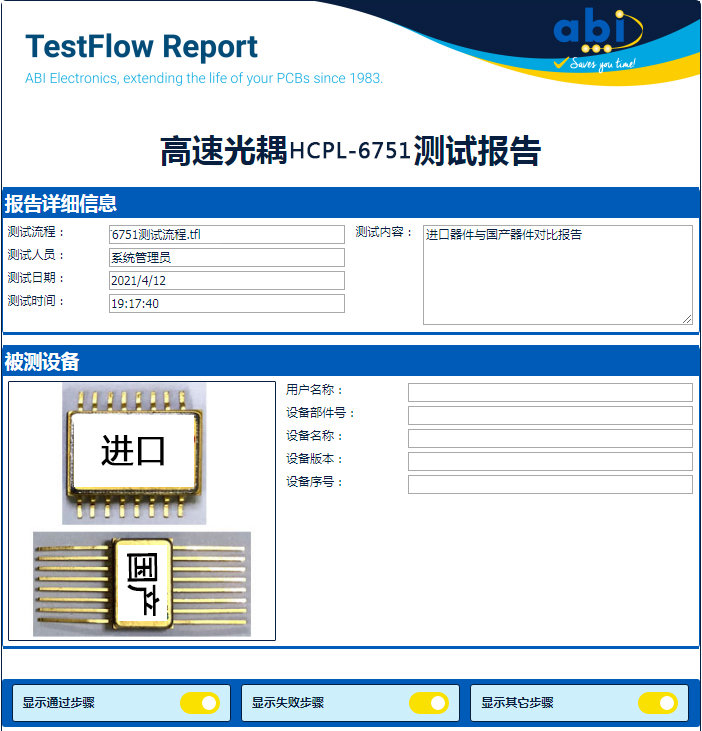

HCPL-6751高速光耦偶发性故障的对比测试报告

测试案例 / 2021-04-14 13:43:30 电路板测试 电路板检测

HCPL-6751高速光耦偶发性故障的对比测试报告

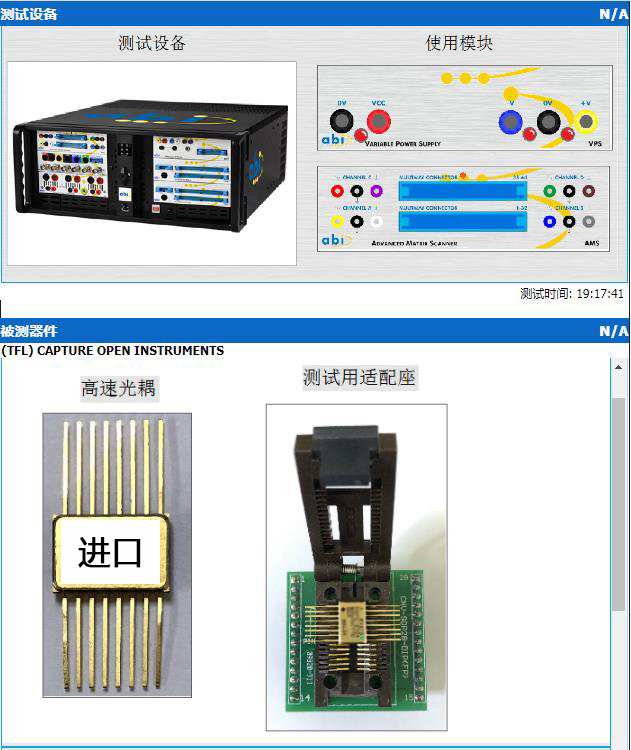

测试设备：电路板故障测试仪BM8600

使用模块：可编程电源+三维立体V-I-F曲线阻抗测试模块

测试内容：HCPL-6751高速光耦偶发性故障的对比测试报告

测试结果：失败

HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告


HCPL-6751高速光耦偶发性故障的对比测试报告

测试结果分析：

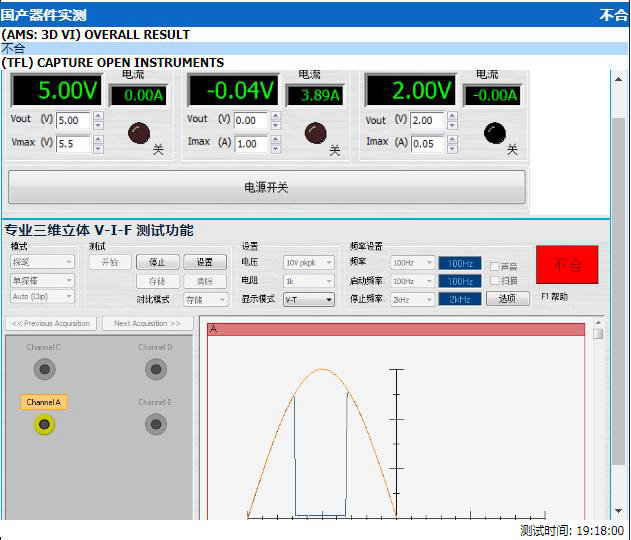

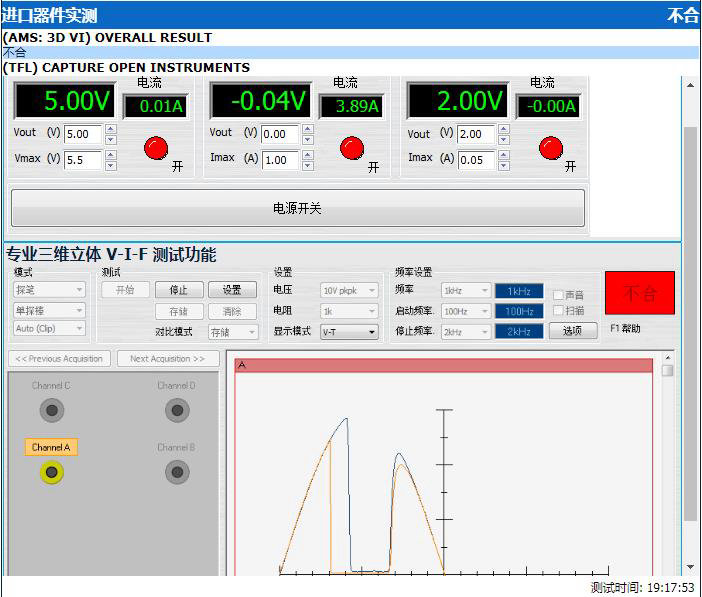

1、图1说明国产器件与进口器件在相同频率下开关时间特性不同；

2、图2说明国产器件导通电压下限为1.12V；进口器件导通电压下限为1.4V；国产器件导通电压过低有可能会导致误触发。

3、在测试过程中，国产器件出现第3组光耦偶发性故障，施加触发电压后光耦无输出。
