产品综述：

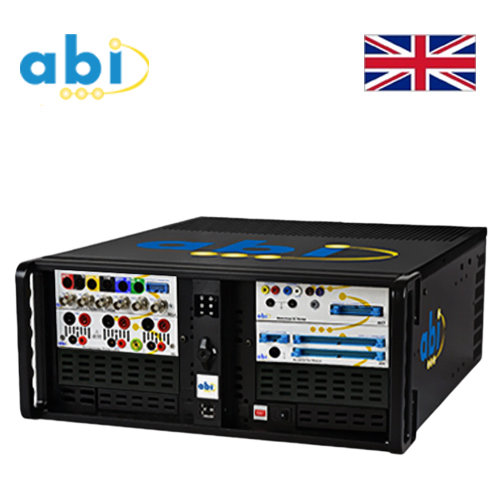

英国abi公司的BM8400是一台具有丰富测试功能且易于使用的电路板故障测试仪. 它提供了多种电路板故障检测功能, 适合对多类型的电路板进行维修检测。

英国abi-BM8400电路板故障测试仪包括加电和非加电测试功能，为电路板测试工程师提供了强大的测试能力，随设备附带的免费测控软件功能强大，可实现电路板测试信息的采集、记录和整理，电路板测试工作的量化管理、信息共享、测试过程的可回溯性。

一、BM8400电路板故障测试仪系统组成

1.系统硬件测试平台：（各个测试单元可根据测试需要扩充测试模块以达到需的测试通道）

1)多电源数字集成电路测试单元（数字电路测试单元）：可扩充：2048路测试通道；

2)模拟集成电路测试单元（模拟器件测试单元）；

3)多功能仪表单元（八合一仪表单元）；

4)可编程程控电源单元：可根据测试需要扩充电源通道；

5)硬件测试框架；

2.可编程软件测试平台：

1)非代码编程：测试流程管理，形成流程化、标准化、信息化的测试程序；

2)代码编程：自动化、半自动化电路板整板测试，实现电路板批量化测试、电路板生产检验测试、电路板一致性分析测试。

3.测试夹具：

1)测试夹具：日常手工测试需要的夹具；

2)治具：电路板整板测试的测试工装（定制：包括：针床、接口板等）

（一）BM8400电路板故障测试仪系统硬件测试平台功能：

1.多电源数字集成电路测试单元（数字电路测试单元）：可扩充：2048路测试通道；

单元由abi-6500模块*1组成

1)64*1通道（可扩充至2048通道）

2)数字器件功能测试，管脚电压，管脚连接状态，温度拐点系数，数字V-I测试

3)逻辑时序发生器

4)电路板故障查找功能

5)短路追踪（通断测量）

6)未知型号器件的判别

2.模拟集成电路测试单元（模拟器件测试单元）

单元由abi-2500模块*1组成

1)模拟器件V-I曲线测试，矩阵测试；

2)24路测试通道，2通道探笔测试，2通道同步脉冲输出，3路分立器件测试通道；

3)多种器件的V-I, V-T, I-T曲线测试；

4)模拟集成电路及分立器件测试功能。

3.多功能仪表单元（八合一仪表单元）

单元由abi-6350模块*1组成

规格：集成8种常用测试仪器于一体；

1)3通道数字示波器；

2)2通道任意波形发生器；

3)2通道数字电压表；

4)1通道数字电流表；

5)1通道数字电阻表；

6)1通道频率计；

7)8通道通用I/O接口；

8)4路固定输出电源。

4.可编程程控电源单元

单元由abi-1200模块*1组成

1)规格：三路可调输出，可串并联；

2)通道隔离；

3)每路提供0～±40VDC、8Amax、40Wmax

4)具备过压、过流保护

5)远端电压监测补偿功能

5.硬件测试框架

英国原产5U微塔式机箱，通过USB线可连接电脑（可以安装五组模块）。

（二）可编程软件测试平台功能

中英文软件，可通过编程软件对模块进行操作控制

1.具有测试流程记忆功能（软件具有强大的测试流程编辑和记录功能）

2.测试流程的制定贯穿测试过程，使电路测试过程形成标准的测试流程（维修流程、生产流程、 测试流程）。可以按照测试要求，保存流程测试的步骤和数据，形成标准的测试流程。测试工艺的一致性，排除人为因素的干扰。使测试简单、容易、标准化、工艺化。

3.记录多种测试信息。软件可将标准电路板上测量到的管脚电压、连接关系、功能测试结果等  信息以及V-I和V-T曲线图都存储记录到测试流程中，方便随时与其他电路板进行对比，大大简化了测试中需要重复对比的工作。

4.软件在测试流程中允许用户加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等，大大提升了测试效率。

5.图形化测试库编辑器，图形化定义输入激励信号及测试记录输出的标准响应信号，快速建立元器件与电路板测试库。元器件与整板测试库扩充简单、快捷，非专业人员可以快速扩充测试库。

6.*测试数据记录并生成自定义检测报告。系统的测试数据可以根据需要定制生成自定义测试报告。测试报告可以包含用户关注的测试数据与测试结果。生成用户测试报告，方便测试数据的保存。

7.*中文、英文测试操作软件，中文软件汉化到多级菜单（汉化版），提供免费软件的升级服务；

8.智能化编程，通过TFL编辑器，可对测试的每个步骤进行编程，TFL编辑器包括：WHILE、IF、STARTLOGDB、WRITELOGDB、SYSTEM等21个编程命令。

（三）测试夹具功能

1.测试夹具附件，包括：DIL等多种器件测试夹具1套（日常手工测试需要的夹具）；

2.治具需要定制服务：电路板整板测试的测试工装（包括：针床、接口板等）；

可选配件：SOIC测试夹具、离线测试盒、分立器件测试探笔套装等。

二、英国abi_BM8400电路板故障测试仪系统功能特点：

1.*硬件系统模块化设计，可根据要求扩充测试模块和测试通道。

2.*软件系统测试过程流程化设计，可以通过编程与非编程方式实现测试过程流程化；完成了流程化设计的电路板可以实现人工快速、半自动化故障排查及板级系统测试，提高排故和测试效率。

3.*测试数据记录并生成自定义检测报告。系统的测试数据可以根据需要定制生成自定义测试报告。测试报告包含用户关注的测试数据与测试结果。生成用户测试报告，方便测试数据的保存。

4.*多电源数字电路测试模块具备64通道数字集成电路在线、离线功能测试（可扩充到2048通道），每个通道可以根据需要分别独立定义为：输入/电压测量、输出/信号驱动或V/I曲线测量；可进行自定义测试，器件与整板的自定义仿真测试。

5.*具备阈值电平临界点扫描测试功能，定标准板电平临界值，可以检查故障板器件的稳定性。

6.*系统各个模块在同一个专业平台操控下同时运行，完成流程化、步骤化、标准化测试并生成自定义测试报告。

7.*集成8种测试仪器于一体：3通道数字示波器、2通道任意波形发生器、2通道数字电压表、1通道数字电流表、1通道数字电阻表、1通道频率计、8通道通用I/O接口、4路辅助电源。8种常规测试仪器可以并发操作，步骤过程可以记录存储并可对比，测试数据可以量化，并可以形成测试报告，可对电路板进行仿真测试、调试测试、一致性测试等整板测试。

8.可编程程控电源模块具备3通道隔离电源输出，电源输出由系统软件来控制，三个通道可以支持串并联以增加电压和电流的输出范围。电源供应器模块可根据流程设计，自动开启和关闭测试需的电源。电源配合其他模块使用，可实现整板测试与多电源测试的流程自动化。

9.多达上万种的数字器件测试库，测试器件库涵盖常用的器件。也可以通过图形化器件编辑器快速扩充与自定义器件测试库。可以通过图形化器件编辑器定义输入激励信号及测试输出的标准响应信号，快速批量建立元器件和整板测试库。

10.系统含有模拟器件测试库，可对放大器、比较器、二极管、三极管、晶闸管、场效应晶体管、光耦器件、AD和DA数模转换器件等模拟集成电路进行功能测试。

11.系统可对多种器件进行端口测试：V-I、V-T、I-T测试。测试频率高达到12kHz, 非常合适测试电感及高频电容器件。可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试。

可选配件：
